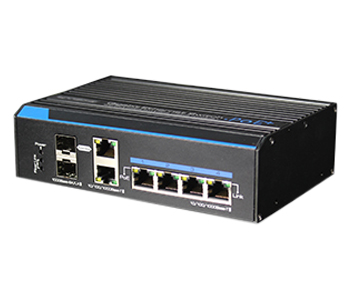

Характеристики UTP7204GE-HPOE
UTP7204GE-HPOE - 4 портовый гигабитный неуправляемый POE коммутатор. Коммутатор имеет 4 Gigabit порта нисходящей линии (downlink), и 4 порта восходящей линии (uplink), 2 оптических и 2 Ethernet порта. Так же один оптический порт и один Ethernet порт являются Combo.
Устройство разработано для систем видеонаблюдения и соответствует требованиям IP видеокамер. Порты нисходящей линии согласуются с стандартом POE (802.3af/at). Каждый порт поддерживает максимальную выходную мощность 60Вт. Порты восходящей линии рассчитаны для подключения линий связи, которые широко используется провайдерами. Все порты нисходящей линии поддерживают гигабитную полосу пропускания. С точки зрения питания устройство имеет стандартный порт DC и терминальный порт с контактной колодкой. Использование процессора Marvell разработанного в США обеспечивает стабильную работу коммутатора. Устройство рассчитано для эксплуатации в сложных условиях окружающей среды, диапазон температур: от -40° до +75°. Коммутатор поддерживает удобное крепление: настольное / настенное / монтаж в DIN-рейку.
По сравнению с обычным коммутатором, UTP7204GE имеет производственные характеристики и качество исполнения. Он поддерживает превосходную защиту от перепадов напряжения, статики от ударов молнии.
Сертификаты:
Особенности:
- Стандарты: IEEE802.3, IEEE802.3u ,IEEE802.3ab,IEEE802.3z, IEEE802.3 af/at/bt;
- Uplink: 4 порта 1000Мб/с, 2 оптических и 2 Ethernet порта. Один оптический порт и один Ethernet порт являются Combo;
- Downlink: 4 порта 1000Мб/с.; 1~4 порты поддерживают PoE IEEE802.3af/at;
- Поддержка функции MDI/MDIX на порт;
- Cтандартный порт DC и терминальный порт с контактной колодкой.
- Резервное питание, и горячая замена блоков питания;
- Металлическая конструкция для рассеивания тепла, нет вентиляторов;
- Быстрый монтаж настольный / настенный / в DIN-рейку;
Преимущества:
|
1. Чип промышленного уровня. Высокая производительность. Высокая производительность, протокол AVB двигатель сетевого коммутатора. Встроенный высокоскоростной процессор ARM, до 1Мб кэш, 8К память MAC. Низкое потребление питания IC и высокая скорость передачи. |
|
2. Гибридные выходы Uplink. Большие расстояния передачи Коммутатор имеет 4 порта восходящей линии, 2 оптических и 2 Ethernet порта. Так же один оптический порт и один Ethernet порт являются Combo. Расстояние по Ethernet портам 100 метров. |
|
3. Порты нисходящей линии (downlink) POE до 100 метров Установленно 4x100 Мб/с. порта POE, передача сигнала до 100 метровым; Поддержка стандартов IEEE802.3af/at. макс мощность 60Вт на канал. Поддержка full-duplex полный контроль потока и функции MDI/MDIX. |
|
4. Поддержка резервного питания. Высокая надежность устройства благодаря возможности подключения резервного питания, горячая замена питания или увеличение мощности; Высокая эффективность и длительный срок службы |
|
5. Металлический корпус для лучшей адаптации в сложной среде Волнистый металлический корпус и теплопроводный материал, отвечают требованиям в экстремальных условиях. Превосходная изоляции от цепи, 4 уровень защиты от молнии, ESD и антистатика. Простая установка. |
Сравнение:
| UTP7204GE | Обычный коммутатор | |
| Чип промышленного уровня Установлен промышленный чип Marvell. Рекомендованный под системы видеонаблюдения |
|
|
| Превосходная защита от замыкания! Питание и конструкция разделения сигналов значительно улучшает способность анти-помех, анти-молнии и ESD. | Обычная схема Обычный дизайн платы не имеет полную систему защиты | |
| Порты RJ45 с сплюснутыми контактами RG45 порты с 30U позолоченными сплюснутыми контактами, которые улучшают электрические характеристики и стабильность передачи мощности POE | Обычные порты RJ45 Обычные порты RJ45 не будут гарантировать стабильность передачи сигнала и POE | |
| Работа в экстремальных условиях окружающей среды Промышленные требования к температурному режиму -40°С ... +75°С | Высокие требования к рабочей среде Температурный режим 0°С ... 50°С | |
| 4КВ защита от молнии, 3 уровень защиты ESD | Низкий уровень защиты от молний и статики | |
Схема:
Схема устройства:
Область применения:
Комплектация:
Наличие блока питания зависит от партии поставки товара. Комплектация товара может изменяться производителем без уведомления.
| Ethernet порты (Uplink) | 1x SFP (1000M), 2x RJ45 (100/1000M) и 1x SFP комбо |
|---|---|
| Ethernet порты (DownLink) | 4x RJ45 (100/1000M) с PoE |
| Потребляемая мощность PoE | Порт: 1 ≤60Вт; Все порты ≤30Вт; Общее ≤60Вт |
| Протоколы PoE | 802.3 af/at/bt |
| Макс. пропускная способность | 17.5 Gbps |
| Скорость пересылки пакетов | 10.4 Mpps |
| Буферная память | 1Mbit |
| Размер таблицы MAC | 8K |
| Питание | DC 48~57V |
| Потребляемая мощность | 6Вт |
| Рабочая температура | -40℃~75℃ |
| Влажность | 5%-95% |
| Молниезащита | Контактный разряд 6кВ, воздушный разряд 8кВ |
| Размеры | 163x110x46мм |
| Вес | 530г |
