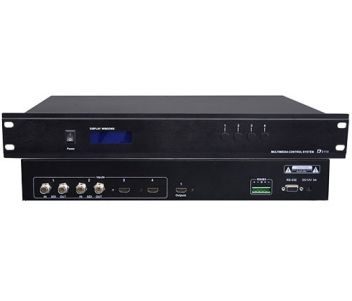

Характеристики DH-VCS-D3110H
Видео коммутатор DH-VCS-D3110H является одним из важнейших составляющих компонентом в системе видеоконференц связи. Выполняемая задача данного устройства заключается в получении видеосигналов с камер работающих в зоне проведения встречи и передача его на точку связи (Endpoint).
Высокое качество изображения достигается за счёт использования входящих интерфейсов передачи видео SDI (2 канала) и HDMI (2 канала) и исходящего HDMI, который в свою очередь подключается к мониторам, проекторам и телевизорам. В зависимости от технической задачи к входящим интерфейсам HDMI могут быть подключены ноутбуки, камеры, видео плееры и.т.д. Так же устройство имеет сквозные SDI выходы, предназначены для вывода изображения на монитор. Максимальное количество устройств, подключаемых к видео коммутатору составляет – 4 камеры, но присутствует возможность расширения системы до 8 камер путем подключения дополнительного коммутатора DH-VCS-D3110H. На передней панели размещен дисплей с информацией о текущем режиме выходного интерфейса и статусе канала. Элементы управления позволяет осуществлять переключение между камерами для вывода определенного изображения на монитор во время настройки и проведения виде конференции. Наличие коммуникационных интерфейсов передачи данных RS-232 и RS-485 делает возможным получение и отправку информации при работе с протоколами Peclo/P и VISCA.
Функции:
Экран Отображение текущего режима выходного интерфейса и статуса канала. Режим выхода 1 отображает изображение на весь экран, Режим 2 за разделение экрана на две части, режим 3 за режим картинка-в-картинке, режим 4 за разделение экрана на 1+3 части, режим 5 отвечает за разделение экрана на 4 части;
Кнопки управления Используя каждую отдельно для включения нужного канала, одновременно зажмите кнопки 3 и 4 для переключение в выбор 5 различных режимов;
Входящий интерфейс SDI 2 независимых SDI входа, каждый из которых может использоваться для подключения различных камер. Сквозной выход SDI используются для передачи сигнала далее; Входящий интерфейс HDMI 2 отдельных HDMI порта к которым можно подключить компьютеры, ноутбуки, видео плееры, камеры или другие источники видео сигнала; Выходящий интерфейс HDMI 1 независимый HDMI выход подключается к телевизорам, проекторам и другим устройствам приема сигнала; Коммуникационные порты RS232 и RS485 Данные интерфейсы получают и отправляют информацию при работе с протоколами Pelco/ P и Sony VISCA Согласование также будет отправлять вариативные переключение каналов, информацию о назначении выходов DC12V 5A Наличие интерфейса подачи питания, которое приходит от блока питания, который идет в комплекте Характеристики:- Поддержка 4 HD сигналов;
- Два входных SDI, два выхода SDI, два входа HDMI, один выход HDMI;
- DHMI принимает приемник HDMI типа 19P, HDMI1.3 /1.4;
- SDI поддерживает типы сигналов SDI, HD-SDI, 3G-SDI;
- Независимая индикация каждого интерфейса;
- Встроенный ЖК-дисплей, статус канала отображения в реальном времени;
- С четырьмя кнопками ручного аварийного выключателя;
- Наличие RS232, два последовательных порта RS485;
- Поддержка согласования с Pelco D / VISCA;
- Может быть связан с каналом камеры, автоматически переключая канал;
- Встроенные возможности обработки изображений для поддержки полноэкранного, разделение экрана на 4 части, изображения в режиме картинка-в-картинке.
